Система управління та безпеки ПН-5М

       Для забезпечення безпечної екесплуатації наших фільтрів-сепараторів, які можуть бути встановлені на будь-які тронспортні засоби або обладнання з дизельними двигунами та експлуатуватися спеціалістами різного рівня технічної підготовки, ми пропонуємо як опцію Систему управління та безпеки СУ ПН-5М.

Ця система унікальна, аналогів не має - функціонує у режимі струмового контролю.

Вона забезпечує оперативне управління підігрівачем, автоматичний контроль роботи нагрівача і датчика води, а також - захист по електричним ланцюгам виробу.

Результат контролю відображується світловою індикацією на пульті управління.

Наявність такої системи забезпечує не тільки безпечну експлуатацію виробу, але і створює зручність в його експлуатації. Водій або оператор отримує всю необхідну інформацію про роботу виробу в цілому, а також має можливість, у разі потреби, провести тестову діагностику.

Комплект системи управління складається з:

• Пульт управління;
• Блок реле и автоматики;
• Монтажний комплект.

Пульт керування.

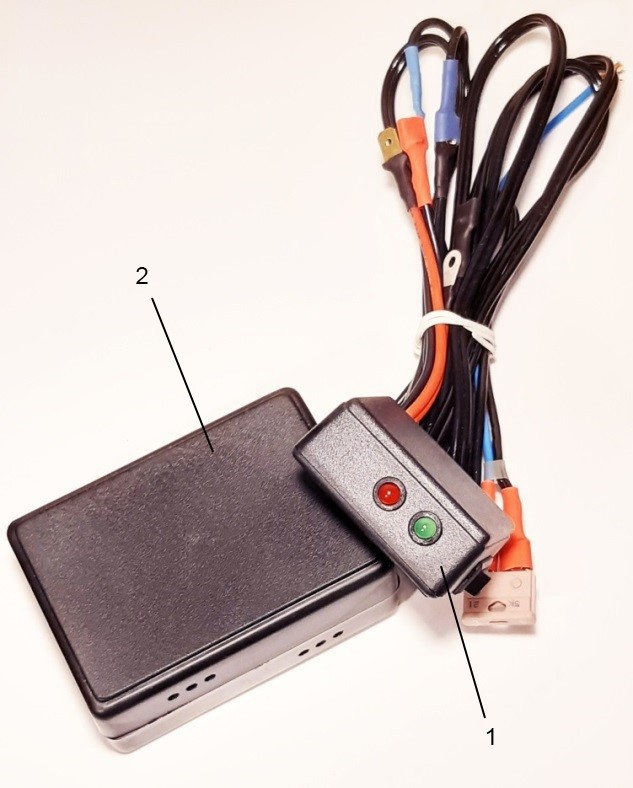

      На фото показаний пульт управління та індикації (1), в якому встановлені елемент управління та два елементи індикації.

• Клавіша управління, яка виконує дозволяючу функцію на вмикання нагрівача, а також вимикає нагрівач.
• індикатор (зелений) – елемент контролю роботи нагрівача та контроль наявності живлення в колах управління.
• індикатор (червоний) – елемент контролю датчика води, що вмикається за умови заповнення відстійника сепаратора водою.

Блок реле і автоматики.

      Блок реле і автоматики (2) складається із силового реле, оригінального струмового реле та блоку запобіжників. Блок реле і автоматики, спільно з пультом управління, забезпечує комутацію силового живлення нагрівача та перевод Системи управління в автоматичний режим. Блок запобіжників забезпечує розв'язку електричних кіл виробу та кіл бортового джерела живлення. Забезпечує захист від струмових перенавантажень.

Опції Системи управління:

• Однією із головних функцій Системи управління є те, що вона дозволяє вмикати та вимикати підігрів палива в сепараторі незалежно від температури оточуючого середовища.
• В холодну пору року така опція дає можливість підігріти паливо в фільтрі-сепараторі перед запуском двигуна. При цьому полегшується запуск двигуна та тренується акумуляторна батарея перед стартерним режимом;
• Захист від несанкціонованого вмикання нагрівача. Щом увімкнути нагрівач необхідно увімкнути замок запалення та увімкнути клавішний вмикач на пульті управління. Такий алгоритм унеможливлює випадкове вмикання нагрівача. Відповідно, при вимиканні замка запалення, нагрівач знеструмлюється незалежно від положення клавіши пульту управління.
• Струмовий конртроль (тільки в наших фільтрах). На відміну від котролю по напрузі, струмовий контроль виконує контрольні та захисні функції. З його допомогою контролюється справність нагрівача та Системи управління. У разі виникнення несправності в електричних колах виробу, відмови нагрівача або інших комплектуючих, іскріння, відбувається блокування подачі напруги на нагрівач. Також, система струмового контролю забезпечує автоматичне вимкнення нагрівача у разі недоцільності подальшого підігріву палива в фільтрі-сепараторі.

Контроль наявності води

Іще однією функцією Системи управління є контроль води у відстійнику сепаратора.

Система контролю води у відстійнику працює у черговому режимі не споживаючи струм. У разі заповнення відстійника водою до рівня сенсорної голки - вмикається електронний блок і починає мигати червоний індикатор сповіщуючи про необхідність зливу відстою.

Експлуатація сепаратора із заповненим відстійником не рекомендується, оскільки велика кількість води може привести до «захлинання» сепаратора та потраплянню води до зони тонкої очистки палива.
