Двухканальная система управления и безопасности ПН-6М разработана для использования в комплексных системах сепарации и подогрева ТФС-3000 ARCTIC и является их неотъемлемой частью.
Система обеспечивает раздельное управление нагревателями сепаратора и топливозаборника бака с функцией предстартового подогрева, а также контроль уровня отстоя в отстойнике сепаратора.

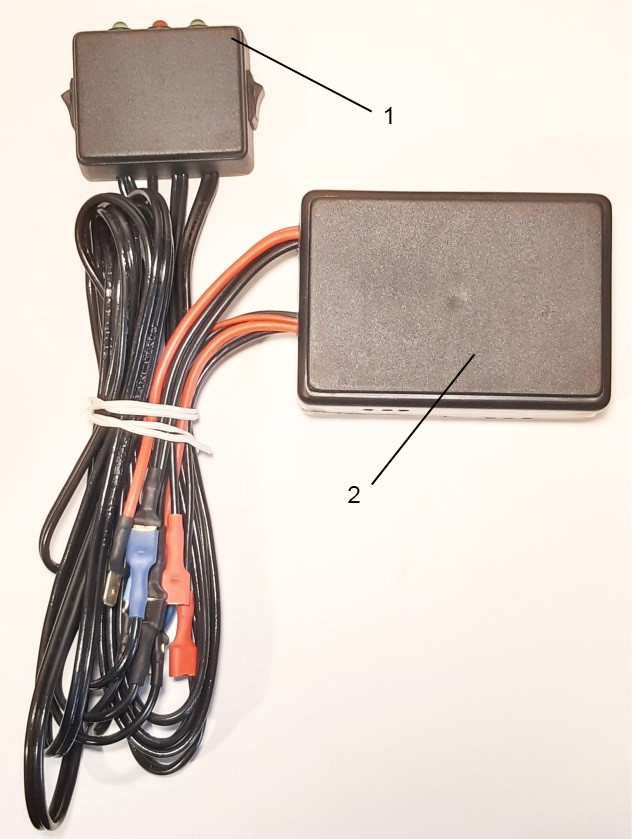

В комплект Системы управления ПН-6М входит (см. фото 1):
- Двухканальный пульт управления (1);
- Блок реле, автоматики и безопасности (2).
Пульт управления.

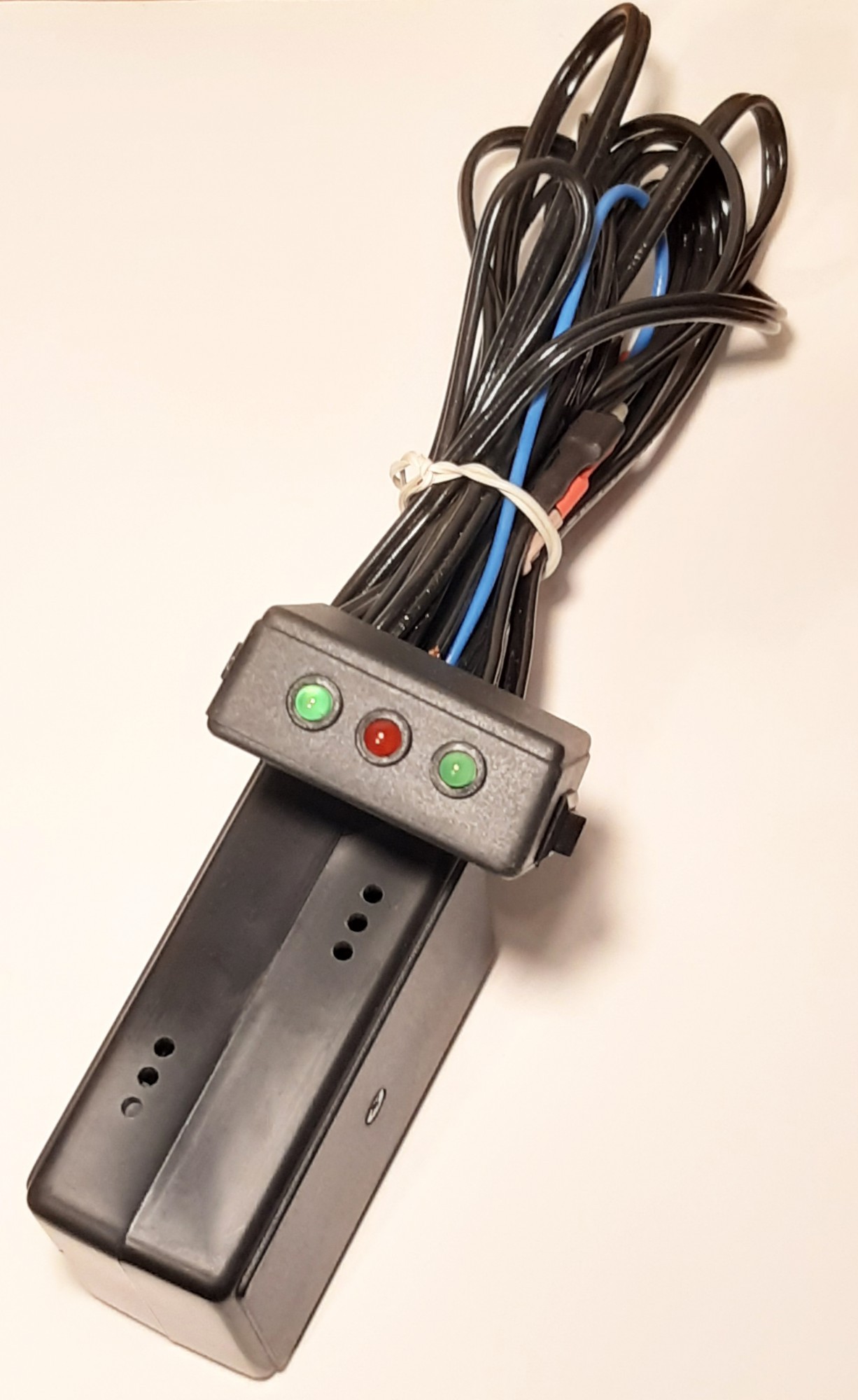

На фото 2 показан пульт управления и индикации, в который установлены два элемента управления и три элемента индикации.
- Клавиша управления (1), которая выполняет разрешительную функцию на включение нагревателя фильтра сепаратора, а также выключает нагреватель;
- Клавиша управления (2), которая выполняет разрешительную функцию на включение нагревателя топливозаборника бака, а также выключает нагреватель;
- индикаторы (зеленые) – элемент контроля работы нагревателей и контроль наличия питания в цепях управления по каждому каналу;
- индикатор (красный) – элемент контроля датчика воды, который включается при наполнении отстойника фильтра водой.
Двухканальный блок реле, автоматики и безопасности
Двухканальный блок реле и автоматики (2, фото 1) состоит из силовых реле, оригинальных токовых реле, и блоков предохранителей. Блок реле и автоматики, совместно с пультом управления, обеспечивает коммутацию силового питания нагревателей, и перевод Системы управления в автоматический режим. Блоки предохранителей обеспечивают развязку электрических цепей изделия и цепей бортового источника питания. Обеспечивают защиту от токовых перегрузок.
Опции Системы управления ПН-6М:
- Система управления позволяет раздельно управлять нагревателями сепаратора и бака, включая и выключая их по мере необходимости.
- Функция предстартового подогрева дает возможность прогреть топливо в сепараторе перед запуском двигателя, что актуально при низких температурах окружающей среды.
- В канале подогрева топливозаборника возможно подключение нескольких нагревателей, что необходимо при использовании нескольких топливных баков.
- Защита от несанкционированного включения нагревателя. Чтобы подать питание на нагреватели необходимо включить замок зажигания и включить один или оба клавишных выключателя на пульте управления. Такой алгоритм исключает случайное включение нагревателей. Соответственно, при выключении замка зажигания, нагреватели обесточивается независимо от положения клавиши пульта управления;
- Токовый контроль. Токовый контроль выполняет контрольные и защитные функции. С его помощью контролируется исправность нагревателей и Системы управления. При возникновении неисправности в электрических цепях изделия, отказа нагревателей, искрения, происходит блокирование подачи напряжения питания на нагреватель. Также, система токового контроля обеспечивает автоматическое отключение нагревателей при определении нецелесообразности дальнейшего нагрева топлива в фильтре-сепараторе.
Контроль наличия воды
Система контроля воды в отстойнике работает в дежурном режиме, не потребляя ток. При наполнении отстойника водой до уровня сенсорной иглы - включается электронный блок и начинает мигать красный индикатор, сообщая о необходимости слива отстоя.
Использование сепаратора с мигающим индикатором заполнения отстойника не рекомендуется, поскольку большое количество воды в отстойнике может привести к «захлебыванию» сепаратора и попаданию воды в зону тонкой очистки топлива.
